方案概述

傳統的網點型機房，因其地域分散、平均建設周期長，基礎設施通常采用粗放式建設，系統功能不完善（如缺少制冷、動環監控等），造成極大的安全隱患！用戶往往要在后期投入大量的人力、物力對這些小型機房進行運維管理，效率低！大華著力于解決小型機房群前期設計繁雜、實施周期長、后期運維困難的處境，創新性推出了RDS產品解決方案，在小型數據中心領域擁有眾多應用案例和巨大的發展空間。

RDS一體柜式數據機房產品

產品介紹

大華公司推出微模塊數據機房解決方案，用大華All-in-room模塊化設計理念，集成UPS、供配電、機柜、動環監控為一體的模塊化數據機房，解決方案產品化，即插即用，快速部署，主要場景應用在中小微企業，政府、金融、教育、稅務、電力、能源和大企業等行業分支機構。

l RDS微模塊機柜，可集成機柜、配電模塊、動環監控、制冷、UPS、電池于一體；

l 全封閉設計，封閉粉塵，內循環系統，風量降低，降低能耗20% 以上；

l 無需建設機房，實現365X24小時無人值守降低運營成本；

l 吸音減噪，可將整體負載設備的噪音降到約50dB，降噪達到85%

微模塊機柜布局

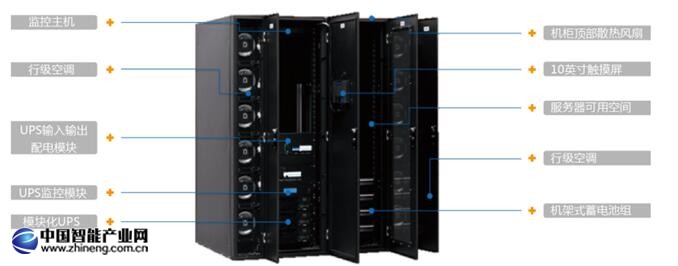

【產品單柜模塊詳解圖】

【產品并柜模塊詳解圖】

型號命名

所有型號如下：

DH-RDS-M3/15、DH-RDS-M3/30、DH-RDS-M6/15、DH-RDS-M6/30

DH-RDS-NA6/15、DH-RDS-NA6/60、DH-RDS-NA6/120

DH-RDS-NB6/15、DH-RDS-NB6/60、DH-RDS-NB6/120

DH-RDS-NA10/15、DH-RDS-NA10/60、DH-RDS-NA10/120

DH-RDS-NB10/15、DH-RDS-NB10/60、DH-RDS-NB10/120

RDS關鍵系統說明

a)制冷子系統

1.采用機架式直流變頻的空調機組，高精度控溫控濕，高能效比。整套系統采用密封式氣流管理，冷通道及熱通道均封閉，有效隔絕氣流短路，大大提高能源利用效率；

2.空調系統具備制冷量無級調節能力，可以柔性匹配服務器功耗變化導致的熱負荷需求變化。制冷系統具備良好的節能性，按GB19413-2010標準AEER>5.0；

3.按照365天7X24小時連續運行長壽命設計；

b)供配電子系統

1.采用機架式UPS。可以根據供配電功耗以及冗余等級的需求進行配置。

2.配電系統采用智能電量檢測模塊，可以檢測IT負載功耗以及空調負載功耗。

3.標準配置的電池按照15或者30分鐘后備時間設計，安裝于柜體內部。可根據實際情況配置長延時電池，以實現更長的后備時間。

c)監控子系統

1.系統監控主機

1U高度，節省空間；

實時監控RDS環境參數和運行狀態；精確顯示溫度和濕度，體現人性化設計理念；

強大的報警處理功能，支持本地語音告警、電話告警、網絡告警以及自我保護；

支持RS232，RS485通訊協議；具有RJ45網絡接口；

2.本地顯示及設定

隨機配備超大彩色觸摸屏，本地顯示設備綜合狀態，包括供配電狀態及電量參數、微環境狀態及溫濕度參數、UPS空調等設備狀態及報警信息，設備整體能耗狀態。

本地參數設定控制，本地設定UPS系統、空調系統、緊急通風系統參數。

3.網絡監控

具有視頻監控、網絡報警、日志管理以及多級用戶權限管理等功能。

d)機柜及結構子系統

1.單柜柜體采用標準42U服務器機柜，與符合機柜工業標準的19英寸設備兼容；

2.柜體框架采用九折型材，最大承重1300kg；

3.密封結構件為從系統冷熱空氣設定了循環路徑，保障機柜內溫度均衡，避免冷熱氣流混合，防止局部熱點產生。

RDS客戶價值

1、快速部署

• 一體化集成小型模塊化數據中心（集成精密空調、UPS、蓄電池、配電、監控）；

• 各部件遵循國內、國際標準，即插即用，安裝簡便，安裝僅需1天，大大縮短業務上線周期。

2、高效節能

• 整體設計為全封閉式結構，冷熱通道均密閉的方案，相比開放式的設計，其用于溫度調節的能耗大幅降低；

• 采用直流變頻精密空調制冷，靠近熱源配置，精密空調制冷量能根據負載的大小變化而變化，在低負載時，能效比更高更節能；

• 采用高效機架式UPS。

3、智能管理

• 集中式監控平臺對各節點運行狀態、市電狀態、環境溫度、PUE等進行實時監控；

• 強大的報表功能，對機房進行精細化管理；

• 365天7×24小時無人值守，遠程監控以及智能人性化管理。最大限度降低IT部署及運維成本。

4、安全可靠

• 全封閉微環境，對周邊環境依賴小，具有防塵、防噪特性，從而使IT設備故障率大幅度下降，生命周期延長1至2倍；

• 關鍵設備支持N+1/2N設計，斷電后蓄電池持續供電，最大限度保障IT設備穩定運行；

  完善的監控系統，具有多級自動報警功能，提供短信告警，電話語音告警和網絡視頻監視、遠程處置，緊急狀態自動保護處置三種告警處置方式，可隨時遠程了解機柜內的情況，提升機柜的防護能力；

  采用彈開門應急通風，在空調設備發生故障時，機房監控系統自動彈開機柜的前后門，利用服務器，UPS等設備的散熱風機散熱，短時間內避免了機柜內高溫；

  RDS典型型號配置

單柜配置如下:

多柜配置如下:
